Canon-obusier de 75mm modèle 1933 de tourelle


Canon-obusier de 75mm

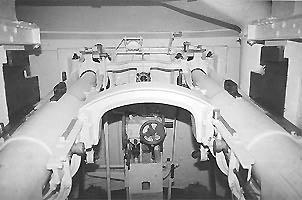

Chambre de tir de tourelle de 75/33
SFAM Agaisen (Bloc 3)
(Photo Roger Azambre)

Caractéristiques:
Matériel conçu pour les tourelles à éclipses.
La volée des deux canons ne dépasse pas à l'extérieur de la tourelle.
Amplitude de pointage en hauteur:-2° à +40°
Amplitude de pointage en direction: 360°
Portée maximale: 12000m
Cadence de tir maximale: 30 coups/min
Munition: Cartouche standard de campagne
la tourelle est équipée d'une lunette de visée installée dans la chambre de tir et qui permet le tir direct, en particulier pour la lutte antichars.

Tourelle de 75/33
(tourelle à éclipse)

Caractéristiques générales des tourelles de 75/33
(Caractéristiques fournies par M. Truttmann)

Diamètre hors tout de la calotte
Epaisseur de la calotte
Epaisseur de la muraille
Emergence totale en batterie
Masse des parties fixes
Masse des parties mobiles
Masse totale
4000 mm
350 mm
300 mm
1260 mm
134.400 kg
130.600 kg
265.000 kg
