Jumelage de mitrailleuses pour cloche JM

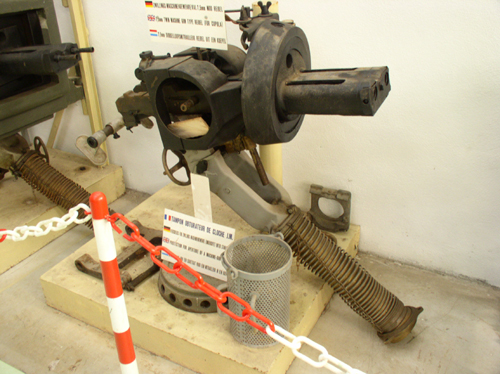

Jumelage (Musée de Fermont)
Photo Gérald Goeltl

Dans une cloche fixe, deux mitrailleuses MAC 31 F sont jumelées (jumelage Reibel, du nom du Général qui le met au point en 1930) ce qui permet de tirer avec l'une pendant que l'autre refroidit et qu'un pourvoyeur la recharge.

Caractéristiques du créneau de JM:
Amplitude de pointage en hauteur: 45°
Amplitude de pointage en direction: 45°

Caractéristiques de la MAC 31 F:
Canon de 0,6m de long à quatre rainures à gauche au pas de 235.
Portée maximale: 5000m
Munition: cartouche calibre 7,5mm (comme le FM 24/29) en chargeurs camembert de 150 cartouches
Cadance de tir: 750 coups par minute.

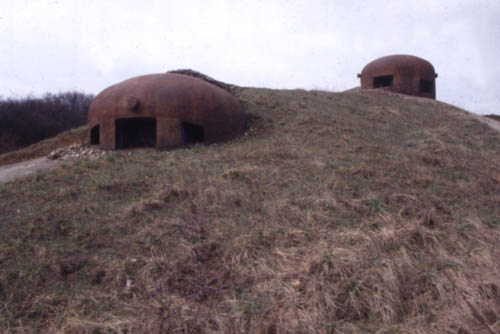

Cloche JM (créneau central de JM et créneaux latéraux d'observation)
SF de Thionville. Galgenberg (Bloc 5)
Photo Roger Azambre
