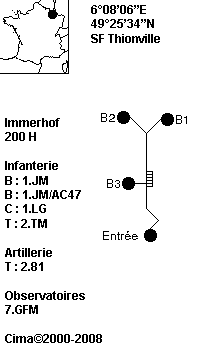

Fortificazione CORF con artiglieria di 81mm.
SF Thionville
È una bella fortificazione il cui casernement sotterraneo è completamente cementato, contrariamente ad altre fortificazioni di questa regione dove il casernement, molto profondamente sepolto (e dunque ben protetto), è in pietre evidenti.
Nel 1940 è bombardato più volte, senza successo, dalle truppe tedesche.
Un grande grazie ai fotografi che ci hanno fatto condividere la loro passione.
Dominica KEMMEL
Gérald GOELTL
Luc COSTUME DA BAGNO e la sua figlia
Fotografia a fianco: Entrata mista (uomini e munizioni) protetta, in modo classico, da un JM/AC47 anticarro.
Inoltre, gli accessi immediati dell'entrata sono protetti da FM.
Fotografia a fianco: camera di TIR del blocco d'entrata. La AC47 è in batteria (ricostituzione). La JM che occupa la stessa lacuna è dunque in posizione “cancellata„.
JM in batteria (la AC47 è in posizione cancellata).
Lacuna per JM.
Le cime dell'entrata sono protette da due GFM modello “A„ il cui interno non è completamente “classico„. Infatti, sulla fotografia a fianco si osserverà che il posto d'osservazione, su un pavimento mobile adattabile alla dimensione del guetteur, è fornito di un tubo acustico che permette di comunicare con il capo-osservatore di blocco. In numerose fortificazioni CORF il collegamento è realizzato principalmente per telefono.
Notiamo che il tubo acustico, di un costo d'impianto poco elevato e di un costo di manutenzione nullo, è più affidabile del telefono soprattutto in mezzo umido. Invece perde della sua efficacia dal momento che le distanze di trasmissione superano molte decine di metri.
Il posto d'ascolto è al piede dell'una delle due GFM. Ogni tubo, in ferro galvanizzato di 10cm di diametro, corrisponde ad una GFM.
La GFM è un posto di guet. Ma siccome è anche un posto di TIR per FM, è fornita di una guaina centrale di sgombro delle buste usate (fotografia a fianco).
Al piede del GFM una scatola stagna raccoglie le buste di FM. Un ventilatore permette di eliminare i gas tossici ed i residui di polvere.
Questa GFM non è “classica„ poiché il suo ventilatore non è direttamente sulla scatola stagna ma un po'più lontano, ad altezza d'uomo, cosa che è d'utilizzo più pratico che nella maggior parte delle GFM di altre fortificazioni CORF.
Esempio corrente di posizione del ventilatore (riparo del Bichel-Sud).
Fotografia a fianco: Galleria principale a livello del casernement e della biforcazione verso il blocco 3 (verso la sinistra della fotografia).
Galleria alla vicinanza del blocco d'entrata.
Tutto in fondo a questa parte della galleria principale si osserva la presenza di una lacuna di FM “di difesa interna„ che protegge, tra l'altro, l'accesso all'casernement ed ai blocchi di combattimento.
Cima del blocco. La torretta di mitraglieri predomina tutti gli accessi del blocco. A lontano si distingue il TM del blocco 2.
Questa GFM è stranamente piazzata poiché il suo campo di visione a gli impedisce di svolgere interamente il suo ruolo di guet globale. Occupa la posizione di solito attribuita ad una campana JM. A sopra di essa si può vedere la torretta di mitraglieri.
B1 e B2 (rispettivamente a destra ed a sinistra sulla fotografia) sono, ciascuno, fornito di una torretta di mitraglieri. I due blocchi sono perfettamente simmetrici e danno, alla zona, un'importante potenza di fuoco antiuomo.
I blocchi 1 e 2 sono a corrente di marea del suolo. Non hanno dunque facciate e, a fortiori, non griglie classiche di bocca d'alimentazione dell'aria per alimentare la loro sala di neutralizzazione. Questi funghi blindati permettono di proteggere la loro bocca d'alimentazione dell'aria praticata attraverso la loro bandiera.
Il blocco 3 (a destra) è molto vicino al blocco d'entrata (a sinistra). Si scorgono, qui, soltanto le loro GFM.
B3 è un blocco misto: artiglieria con torretta di 81, infanteria con lacuna JM e campana GFM.
È anche al livello di questo blocco (in facciata) che escono i gas di scappamento dei gruppi elettrogeni.
Torretta di 81 con, sulla destra della fotografia, la GFM di protezione degli accessi del blocco.
Per non essere preso per obiettivo da tiri tesi ostili, poiché trae sotto 45° essa può tecnicamente essere installata in un bacino leggero. È il caso. L'inconveniente di questo tipo di posizionamento è che fluidi, veleni o infiammabili, possono penetrare nella fortificazione con i drains sistemati per evacuare le acque pluviali.
Su questa fotografia, la torretta di 81mm è in movimento verticale (messa in batteria o messa in posizione eclissata).
Posto di riscontro della torretta
Tutte le operazioni possono essere fatte a partire da questo posto, eccetto il carico dei mortai di 81 per il quale due servendo devono tenersi vicino alle armi.
Sotto il posto di riscontro, il livello inferiore della torretta è articolato su un bilanciere che permette una messa in batteria senza sforzo. La torretta è messa in batteria da un motore elettrico ma un uomo può anche metterla in batteria tramite una semplice manovella. È una sicurezza in caso d'interruzione di corrente.
Di questa casemate, è situato nel casernement, che parte tutti gli ordini a destinazione dei vari organi dello Immerhof.
Camera del comandante di lavoro (capitano Requiston nel 1940)
Il capitano Requiston
Altra vista della sua camera
La fabbrica elettrogena è fornita di due gruppi Renault che producono corrente alternata per tutti gli impianti della fortificazione.
Ma poiché i motori delle torrette funzionano con corrente continua, la corrente alternata è trasformata in corrente continua da dinamo (al primo piano sulla fotografia).
Ricostituzione d'ambiente
Fotografia dell'uno dei due gruppi Renault.
Questo seminario è utilizzato dagli elettromeccanici (ingegneria) per effettuare tutte le piccole riparazioni da fare sui vari organi della fortificazione.
La fortificazione è stagna. La sua aria è attinta all'esterno quindi egli è distribuito nei vari locali dopo essere stato disinquinato (neutralizzazione dei gas di combattimento) nei filtri della sala di neutralizzazione.
Ricostituzione d'ambiente
Gli uomini mangiano nella loro camera, cosa che evita la costruzione di locali specializzati.
In questa fortificazione le camere sono a 3 livelli di rivestimento (2 livelli sono più correnti che 3).
Osserviamo la presenza di un limite massimo incurvato copertura di piastre corazzate per proteggere l'equipaggio contro l'effetto Hopkinson.
